普及下電磁加熱器的應用原理，電磁加熱是將380V50Hz交流電變成530VDC-560VDC50HZ直流電，再經過變頻控制技術逆變成5KHZ-30Hz的高頻交流電流，通過電磁加熱感應器與電磁線圈組合轉換為高頻交變磁場，交變磁場的磁力線作用到金屬管道上產生鍋流，從而快速加熱金屬管道。

電磁加熱器優點電磁感應加熱優勢：

1、非接觸電磁感應加熱。

2、耗電的 95% 轉化為工作熱能。線圈損耗 ≈ 2%, 控制單元損耗 ≈ 2%, 緣隔熱層可以將98%的能量保留在料筒上。

3、只加熱料筒，而螺桿保持冷卻。

4、消除加熱的慣性現象，升溫降溫迅速。

5、加熱無死角，整體料筒均勻加熱。

6、電磁線圈保持涼爽，因此壽命超長。

哪些因素會導致電磁加熱器發生故障？

：電磁加熱器電路設計不科學。目前，在大功率電磁加熱電路系統中，大部分廠家采用過去的傳統模擬3525或494電路，產生兩路或四路PWM，采用調頻方法驅動IGBT，改變諧振回電流大小來達到調節功率大小的目的，再采用4046進行鎖相控制，在工業上加熱應用已經很普遍，技術也比較成熟。但是，它的硬件電路復雜，所以大多體積龐大，也不便于生產和調試，特別是容易由于所選用的器件特性差異，致使電源致性差，工作中生產的高強的電磁干擾時，鎖相或保護部分容易失靈，容易造成故障。

二：電力器件布局不合理。在大功率工業電磁加熱主結構電路中，常為半橋電路和全橋電路，通常2-25KW功率別采用半橋電路，全橋電路可以實現20KW以上功率。般地，功率大于25KW后，線圈的高頻電流比較大，發熱比較多，當主電路電力功率器件布局不合理時，可能會產生高強干擾，有可能使慮波電容、揩振電容或IGBT模塊擊穿。為了用戶的安裝安全考慮，般把半橋電路大功率定為15KW，降低IGBT模塊電流應力，當功率大于20KW時，建議用戶選擇全橋主電路結構。當然，在特定的應用場合，需要加熱面積比小，功率密度比較大時，我們合理科學地可以幫助用戶把半橋電路安全做到30KW。

電磁加熱器的電流小于時，控制器會自動檢測，如果連續超過三次檢測均小于時顯示窗1會顯示“E1”并閃爍，“電流小”指示燈會閃爍提示，蜂鳴音每5秒短響次。解決方法：

1、確認線圈是否已正確連接。

2、檢測與低頻互感器相連的相線是否正常。

3、檢測低頻互感器是否開、短路。

4、檢測CN7連接是否正常。

5、檢測C39、DB1、R30、C41、R19、C40、C42、是否短路。

6、檢測DB1、R20、R18是否開路。

7、檢測U5第18腳是否接觸良好。

使用電磁加熱器時應注意的問題：

1、不要將控制器安裝在潮濕的環境中，防止水蒸汽進入電箱后，易在緣介質表面凝結，降低其緣性能，造成漏電事故。

2、在使用電磁控制器時，應先按說明書繞好線圈并檢查無誤后再接通電源。

3、在使用過程中，不要輕易拆除其接地導線，因為接地措施是防止觸電的后道保護措施。

4、要經常檢查產品的進風口及散熱風扇，防止進風口處堵塞或散熱風扇卡死，避免因過熱停機保護。

5、要定期清理散熱器，保證產品通風良好。

6、在保養清洗前切斷控制器電源。清潔電磁感應加熱器的外殼時，應用干凈的抹布進行擦拭，嚴禁用噴射水流沖洗外殼及電器箱部分。

電磁感應加熱器不加熱原因主要有以下三點：

1、線路故障，沒電供及。

2、元件損壞，查找更換。

3、調整不當，重新調整適當數據。

如何選擇電磁加熱器保溫材料？

1、根據材料的耐溫等，選擇耐溫比發熱體表面的加熱溫度高至少300度的保溫材料。

2、根據電磁加熱控制器線圈布置的面積以及線圈與發熱體的距離，選擇合適導熱系數的保溫材料。

3、根據線圈成型要求，選擇不同致密性和硬度的保溫材料。

4、根據現場的施工條件，選擇適合的保溫材料。

5、重要的條原則，就是要保證經過上述選擇后，保溫棉表面的溫度在工作過程中，盡可能低。高溫場合至少要保持在100度以下。

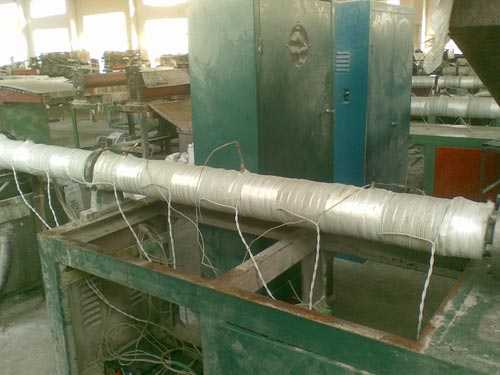

電磁加熱器的安裝及調試：電磁加熱器的安裝及調試比較簡單：

1、改造之前，先把設備接線情況理下，拍照，做記號（以備恢復原狀）。

2、確定控制板或電柜安裝位置，以便于確定高溫線引線長度。定要跟工廠電工或班交流，確認。

3、拆線圈測量功率， 數據要準。 來確定安裝功率。可以結合工廠電工，這也要拍照，留原始記錄。

4、量炮筒周長， 確定保溫棉尺寸，黃蠟板尺寸，黃蠟板預留探頭孔，孔尺寸要準，確定每個溫區長度，固定。

5、確定高溫線長度，繞制。 要求美觀。整齊。包括間距大小控制， 松緊控制。 繞完后測量電感量大小。 注意儀表量程。

6、接線。確認以前斷路器電流表量程，過小要換掉。先分別測試，測電壓，電流是否正常。有問題解決， 沒問題后在整機測試。

7、 整理，清理現場。要求利索整潔。
